Preamp Four Phono Mk 6

vollsymmetrischer Vorverstärker

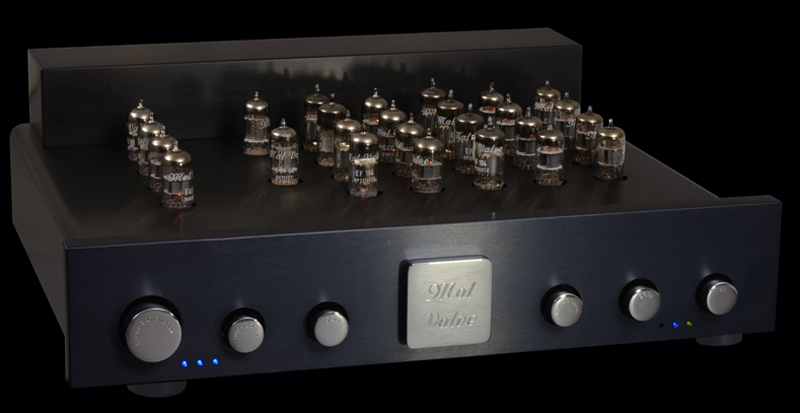

Preamp4PH-vorne


Schaltung * Aufbau

. Vollröhrentechnik im Signalweg
· MC- und MM-Betrieb
· rausch- und klingarme Phonoeingangsstufe
· passive Phonoentzerrung
· RIAA-Phonoentzerrung stufenweise umschaltbar für unterschiedliche Schneidfrequenzgänge
· schaltbare Eingangsimpedanzen für MC- und MM-Betrieb
· dreistufige MC-Anpassung durch umschaltbares Übersetzungsverhältnis
· Symmetrierung asymmetrischer Eingangssignale
· vollsymmetrische Signalverarbeitung in allen Betriebsarten und Anschlußkonfigurationen
· reiner Class A-Betrieb
· gleichwertige symmetrische-asymmetrische Ein-/Ausgänge durch Übertragertechnik
· galvanische Trennung durch Eingangs- und Ausgangsübertragerkoppelung
· Steckmodultechnik
· alle Schaltvorgänge relaisgesteuert
· flexible Schaltfunktionen durch Prozessorsteuerung
· externes Schaltnetzteil für alle Betriebsspannungen
· Ein-/Ausschaltmuting

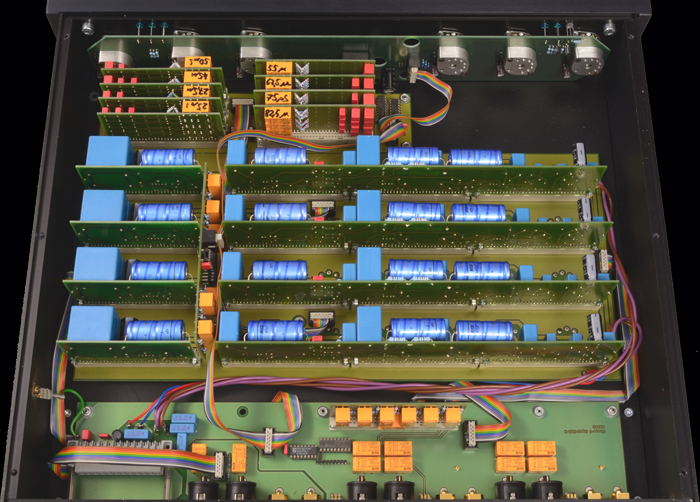

Preamp4L-innen





Bestückung * Zubehör

· 4 x ECC 808-Röhren
· 8 x EF184-Röhren
· 6 x ECC 81-Röhren
· 8 x ECC88-Röhren
· 16 x Schaltungsteckmodule
· 2 x MC-Übertrager mit Mu-Metall-Abschirmung
· 2 x MM-Übertrager mit Mu-Metall-Abschirmung
· 2 x Ausgangsübertrager mit Mu-Metall-Abschirmung
· externes Schaltnetztteil 200 VA
· Fernbedienung
· Steuerleitung Vorverstärker - Netzteil (2 m)
· Netzanschlußkabel  (2 m)

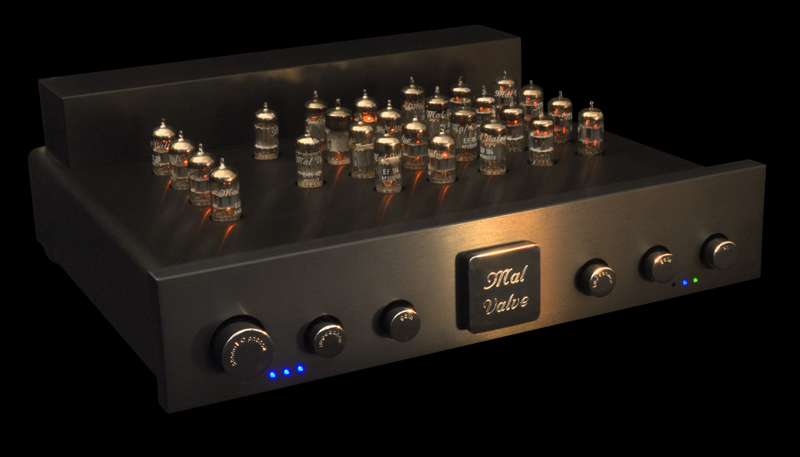

Preamp4PH-Stimmung


Frontdrehstufenschalter

· phono 1 = MM, MC 1 - 3
· phono 2 = MM, MC 1 - 3
· impedance für Phono 1
· mode für Phono 1 zur Wahl des RIAA-Phono-Schneidfrequengangs
· impedance für Phono 2
· mode für Phono 2 zur Wahl des RIAA-Phono-Schneidfrequengangs
· on zum Ein- und Ausschalten

LED-Anzeigen

· Front rechts



· Front links


rot/grün
blau mittig
blau links

blau links
blau mittig
blau rechts
blau links+mittig+rechts


Betriebsanzeige
Phono 2
Phono 1

Übersetzung MC 1:5
Übersetzung MC 1:10
Übersetzung MC 1:20
MM

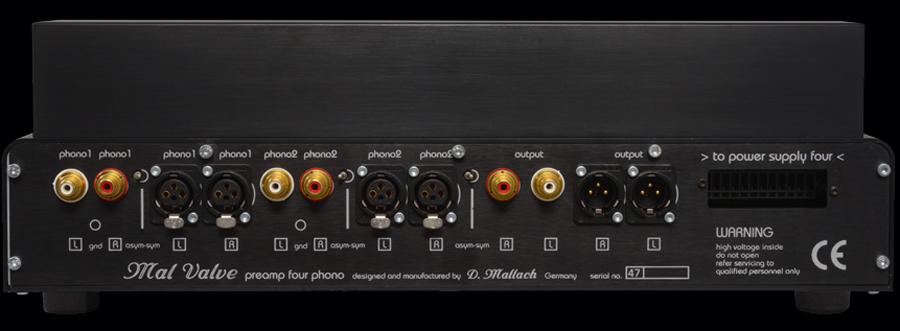

Preamp4PH-hinten

Anschlüsse * Daten

· symmetrische Eingänge
· asymmetrische Eingänge
· Eingangsimpedanz MC
· Eingangsimpedanz MM
· Eingangsempfindlichkeit MC
· Eingangsempfindlichkeit MM
· Phonoentzerrung
· symmetrische Ausgänge
· asymmetrische Ausgänge
· Ausgangsimpedanz
.·Ausgangsspannung
· Klirr
· Frequenzgang
· Störabstand MC
· Störabstand MM
· Netzspannung
· Leistungsaufnahme
· Standby




Phono 1 + 2
Phono 1 + 2
100 - 800 Ohm
10 - 100 kOhm
0,1 - 0,2 - 0,4 mV
1 mV
22 ms - 83 ms
Preamp Out
Preamp Out
< 100 Ohm
2 Veff.
< 0,1 %
10 - 80.000 Hz
> 70 dB (A)
> 80 dB (A)
90 - 250 VAC, 50 - 60 Hz
90 Watt
0,3 Watt

Steckverbinder

· vergoldete Cinchbuchsen
· vergoldete XLR-Steckadapter
· vergoldete 2 mm-Buchsen (ground)
· Spezialsteckverbinder für Steuerleitung

Rückwandschalter

· Kippschalter für symmetrischen oder asymmetrischen Phono 1-Eingang
· Kippschalter für symmetrischen oder asymmetrischen Phono 2-Eingang
· Kippschalter für symmetrischen oder asymmetrischen Ausgang


Optionen

. Frontplatte/Gehäuse natur eloxiert


Verstärkergehäuse

· 20 mm Aluminiumfrontplatte gebürstet und schwarz oder natur eloxiert
· 10 mm gebürstetes schwarz oder natur eloxiertes Aluminiumchassis
· Vollaluminiumübertragerhaube gebürstet und schwarz eloxiert
· Messingdrehknöpfe hochglänzend auspoliert und verchromt

· Abmessungen:
· Gewicht:
483 mm (B) x 90/140 mm (H) x 395 mm (T)
18 Kg





Netzteil

Netzteil

· frontseitige Betriebsanzeige
· rückseitiger Kaltgerätestecker
· rückseitiger Spezialsteckverbinder für Steuerleitung
· 15 mm Massivaluminiumfrontplatte gebürstet und schwarz oder natur eloxiert.
· gebürstetes schwarz oder natur eloxiertes Vollaluminiumgehäuse

· Abmessungen:
· Gewicht:
263 mm (b) x 315 mm (t) x 100 mm (h)
5 Kg
