Head Amp three Mk 4

symmetrischer Kopfhörerverstärker in Vollröhrentechnik
für elektrostatische + magnetostatische + dynamische Kopfhörer

Schaltung * Aufbau

· Betrieb magnetostatischer, dynamischer und elektrostatischer Kopfhörer
. Vollröhrentechnik im Signalweg
· vollsymmetrische Signalverarbeitung in allen Betriebsarten
· Symmetrierung asymmetrischer Eingangssignale
· Eingangsübertrager für Symmetrierung und galvanische Trennung
· Parallel Push-Pull Design
· Ausgangsübertrager für Impedanztransformation
· Eingangs- und Ausgangsübertrager aus eigener Fertigung
· Steckmodultechnik
· Lautstärkeregelung über prozessorgesteuerte Relais
· Lautstärkeeinstelllung mit hoher Auflösung
· alle Schaltvorgänge relaisgesteuert
· Schaltnetzteil für alle Betriebsspannungen
· Ein-/Ausschaltmuting
. individuelle Anpassung an den Wirkungsgrad der Kopfhörer
· Fernbedienung (Option)
. Ausführung symmetrischer Vorverstärker (Option)

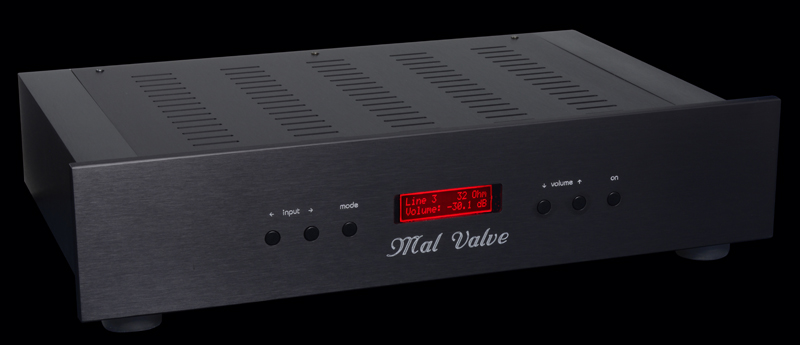

Front - Taster

· Display
· input 1+2
· input 3+4
· volume
· balance
· mode
· on

Betriebsanzeige und Anzeige der Einstellungen
line symmetrisch
line asymmetrisch
127 x 0,7 dB Stufen
16 x 0,7 dB Stufen
4 Ohm + 16 Ohm + ESH + preamp out (Option)
Ein-/Ausschalten

Bestückung * Zubehör

· 2 x ECC 81 Treiberröhren
· 4 x EF 184 Treiberröhren
· 4 x 6V6 Leistungsröhren
· 2 x Eingangsübertrager mit Mu-Metall-Abschirmung
· 2 x Ausgangsübertrager
· Display für Eingangswahl, Betriebsart, Lautstärke und Balance
· internes Schaltnetzteil 150 VA
· Netzanschlußkabel 2 m
· Fernbedienung (Option)
· Kabeladapter 4polig XLR - 6,3 mm Klinkenbuchse (Option)

Anschlüsse * Daten

· symmetrische Eingänge
· asymmetrische Eingänge
· Eingangsimpedanz
· Eingangsempfindlichkeit
· Ausgänge

· Ausgangsleistung
· Ausgangsimpedanz
· Ausgangsimpedanz pre out (option)
· Hochvoltausgänge

· max. Ausgangsspannung
· Stax Pro Bias
. Klirr
. Frequenzgang
. Störabstand
· Netzspannung
. Leistungsaufnahme
. Standby

2 x line XLR
2 x line RCA
100 kOhm
1 V
2 x XLR 4polig Stereo
2 x 6,3 mm Stereo-Klinkenbuchse oder 2 x 3polig XLR (pre out)
2 x 12 Watt an 4/16 Ohm
4 - 16 - >600 Ohm
< 1 Ohm
2 x Spezialbuchsen für Stax-Pro Kopfhörer
2 x Hochvoltsteckverbinder ESH (option)
800 Vss.
580 VDC
0,05 %
10 - 50.000 Hz
92 dB (A)
90 - 250 VAC, 50 - 60 Hz
100 Watt
0,3 Watt

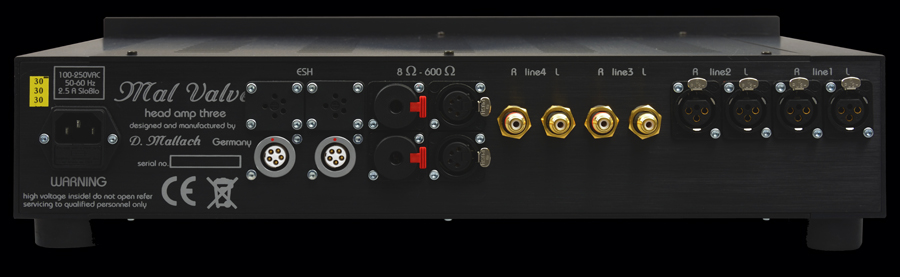

Headamp3-hinten

Steckverbinder

· 4 x goldkontaktierte Cinchbuchsen
· 4 x goldkontaktierte 3polige XLR-Steckadapter
· 2 x goldkontaktierte Klinkenbuchsen
· 2 x Spezialbuchsen für elektrostatische Kopfhörer (Stax)
. 2 x Hochvoltsteckverbinder für andere elektrostatische Kopfhörer (Option)
· Kaltgerätestecker

Speicheroperationen

· Eingangswahl
· Betriebsartenwahl
· separate Lautstärkeeinstellung für 4 Ohm, 16 Ohm, ESH und preamp output (Option)
· Balance
· Helligkeitssteuerung des Displays

Optionen

· 2 x Kopfhörerbuchsen nach Wahl auf der Frontseite
· einstellbare Polarisationsspannung für optimalen Wirkungsgrad elektrostatischer Kopfhörer
· symmetrische oder asymmetrische Ausgangsstufe (preamp out)
· Direktausgang für Raal-Kopfhörer (0,2 Ohm)
· Lautsprecherausgang 4 und 16 Ohm
· Kabeladapter XLR 4polig auf Klinkenbuchse 6,3 mm
· MalValve-Metallfernbedienung
. Frontplatte/Gehäuse natur eloxiert

Gehäuse

· 10 mm Aluminiumfrontplatte gebürstet und schwarz eloxiert
· gebürstetes schwarz eloxiertes Aluminiumgehäuse
· gravierte Frontplattenbeschriftung

· Abmessungen:
· Gewicht:

483 mm (B) x 100 mm (H) x 310 mm (T))
11 Kg

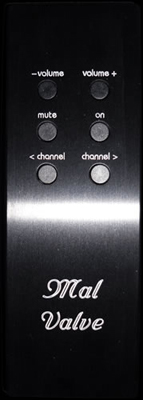

Fernbedienung (Option)

· Eingangswahl
· Lautstärkeeinstellung
· Mute
· Betriebsartenwahl
· 20 mm Vollaluminiumgehäuse
· gravierte Beschriftung
· gebürstete Oberfläche
· schwarz oder natur eloxiert
· Abmessungen:
· Gewicht:

196 mm (L) x 67 mm (W) 20 mm (H)
0,5 kg

Garantie

· 24 Monate auf Arbeit und Teile
· 6 Monate auf Röhren

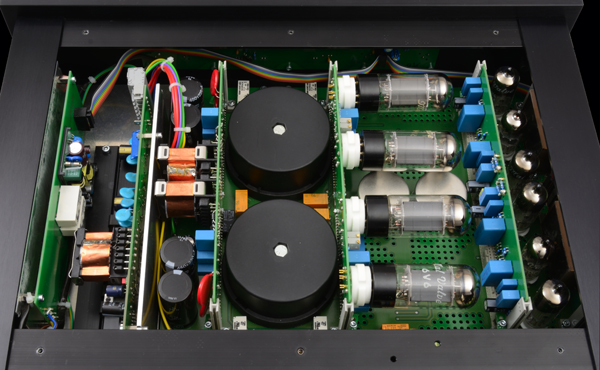

Der Verstärker ist weitestgehend in Modultechnik aufgebaut und mit steckbaren Bauteilen versehen. Das hat für den Vorteil, daß bei einem Defekt oder Verschleiß von Bauteilen (z.B. Röhren, Relais) in den meisten Fällen nur das betroffene Schaltungsmodul oder Bauteil auszutauschen und ein Transport des Gerätes nicht notwendig ist.

Upgrade MK 4

· neue Treiberstufe
· frontseitig einstellbare Verstärkung zum Ausgleich unterschiedlicher Wirkungsgrade der Kopfhörer
· mechanische Entkoppelung des Lautstärkemoduls
· zusätzlicher ESH-Ausgang mit einstellbarer Polarisationsspannung
· Balanceregelung
· Helligkeitssteuerung des Displays
· neue Software
· neue Ausgangsimpedanzen
· neue Ausgangsübertrager

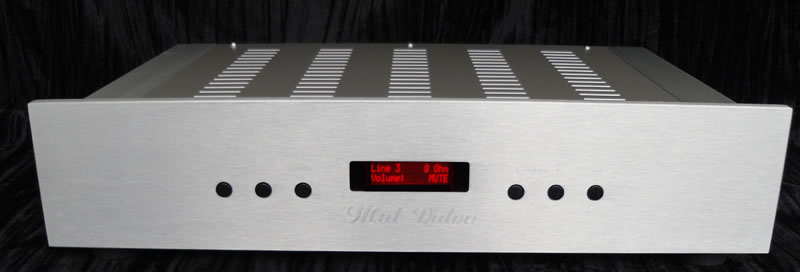

Gehäuse Aluminium natur

Headamp three Mk four

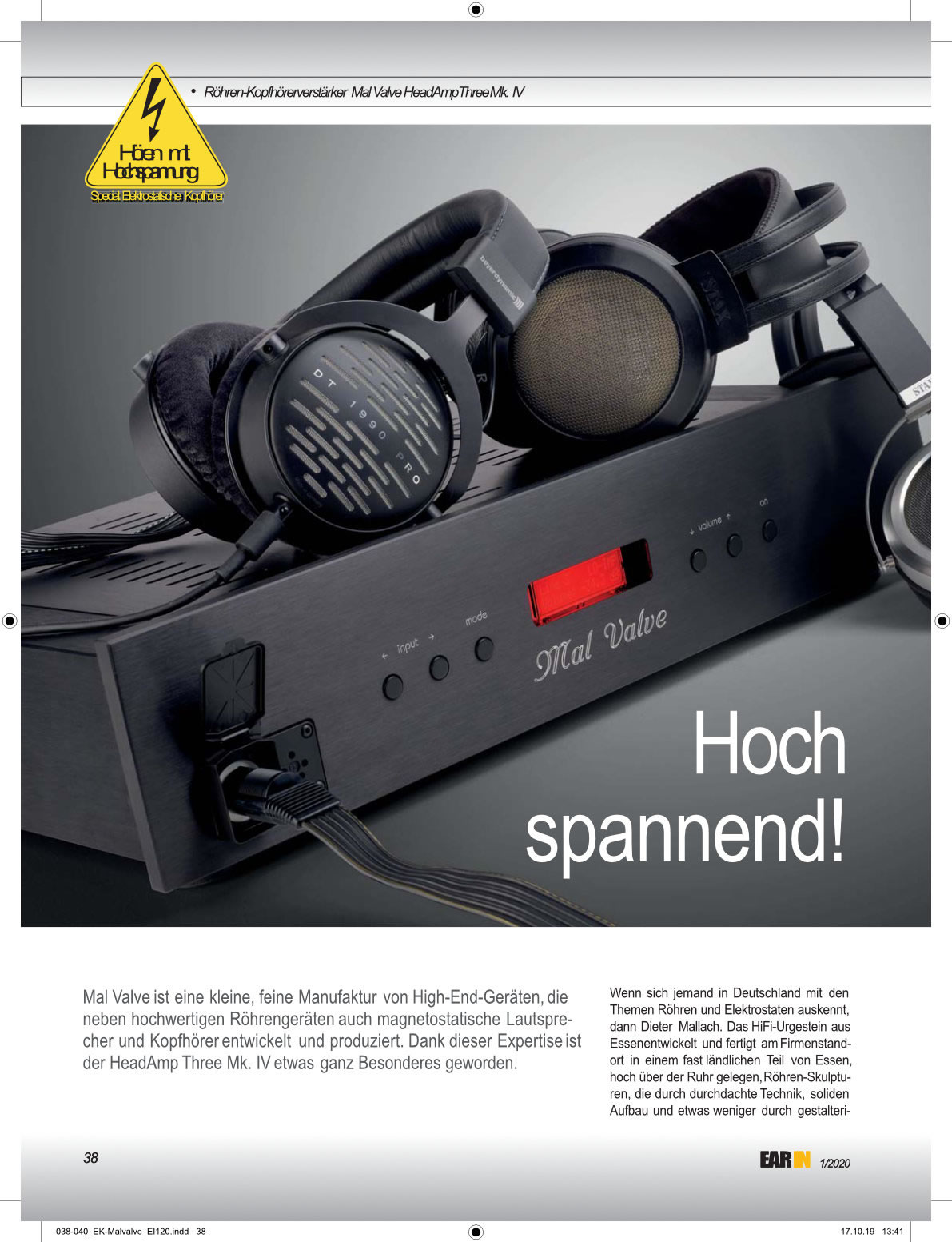

Der Mal Valve HeadAmp Three Mk. IV
ist sicher einer der aktuell weltbesten Kopfhörerverstärker.
Für Betreiber von Elektrostaten bietet er
die einmalige Möglichkeit, ihre Kopfhörer klanglich durch die regelbare Polarisierungsspannung zu neuen Höchstleistungen zu trimmen.

EAR IN 1+

Dr. Martin Mertens

Headamp three Mk four

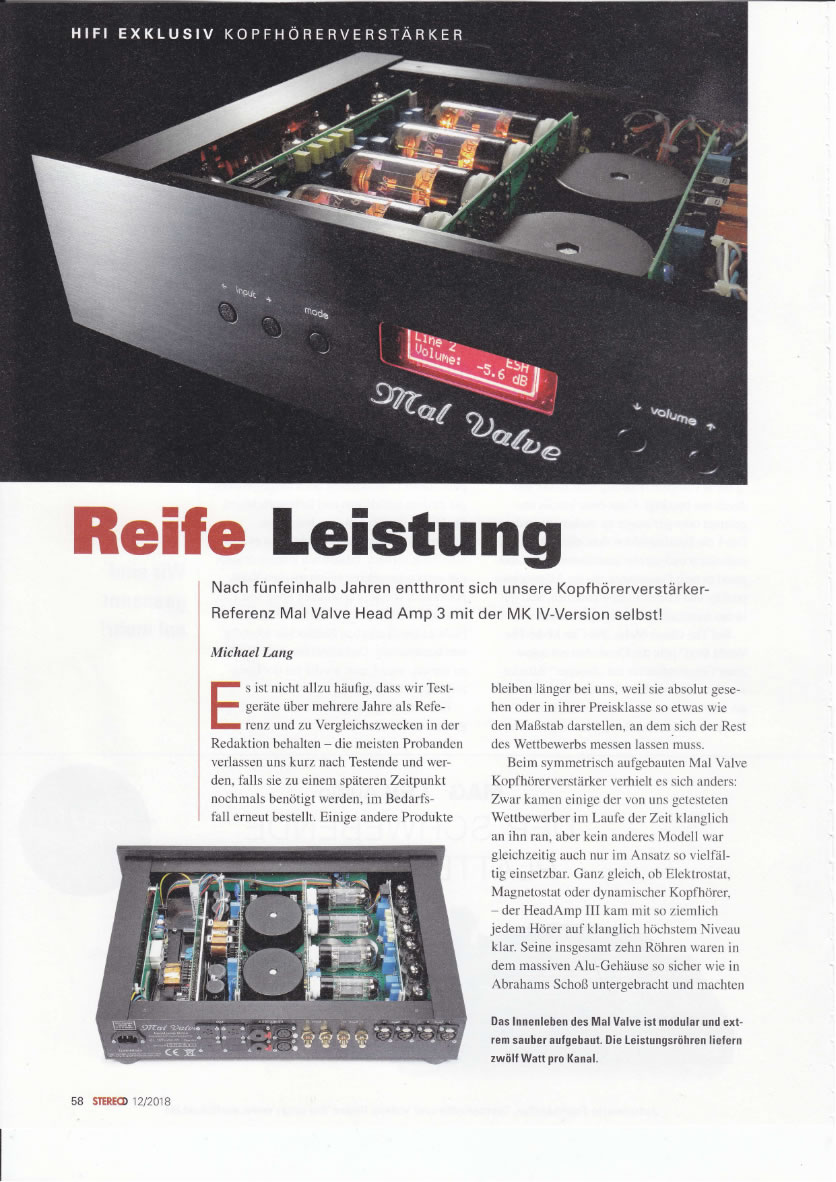

Nach fünfeinhalb Jahren entthront sich unsere Kopfhörerverstärker-Referenz Mal Valve Head Amp 3 mit der MK IV-Version selbst!

Universeller einsetzbar und besser klingend als die
Konkurrenz.

Einzigartig! Klanglich sowie in seiner Flexibilität und Ausstattung distanziert der Mal Valve den Wettbewerb. Anpassbar für nieder- oder hochohmige Hörer, versorgt er darüber hinaus auch Elektrostaten. Phänomenal solide verarbeitet.

SOUND LEVEL 100%

Michael Lang
