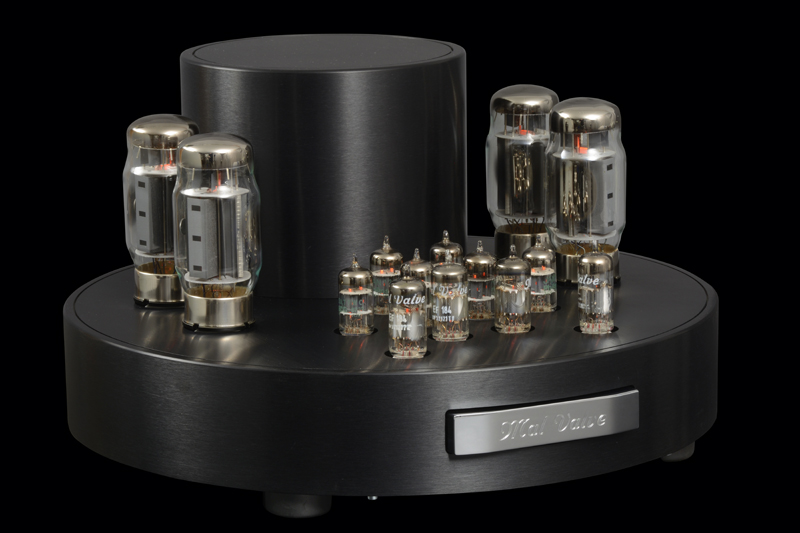

Head amp one

Stereo-Verstärker mit
head driver für elektrostatische + magnetostatische + dynamische Kopfhörer
externen Ausgangsübertragern für Lautsprecher




Schaltung * Aufbau

· Betrieb magnetostatischer, dynamischer und elektrostatischer Kopfhörer
. Vollröhrentechnik im Signalweg
· vollsymmetrische Signalverarbeitung in allen Betriebsarten
· Symmetrierung asymmetrischer Eingangssignale
· Eingangsübertrager für Symmetrierung und galvanische Trennung
· Parallel Push-Pull Design
· Eingangs- und Ausgangsübertrager aus eigener Fertigung
. Vollröhrentechnik im Signalweg
· vollsymmetrische Signalverarbeitung in allen Betriebsarten
· Symmetrierung asymmetrischer Eingangssignale
· galvanische Trennung durch Eingangsübertragerkoppelung
· Trioden- oder Pentodenbetrieb der Endstufe
· Class A-Betrieb im unteren bis mittleren Leistungsbereich
· Einschaltstrombegrenzung


Preamp Four Line in





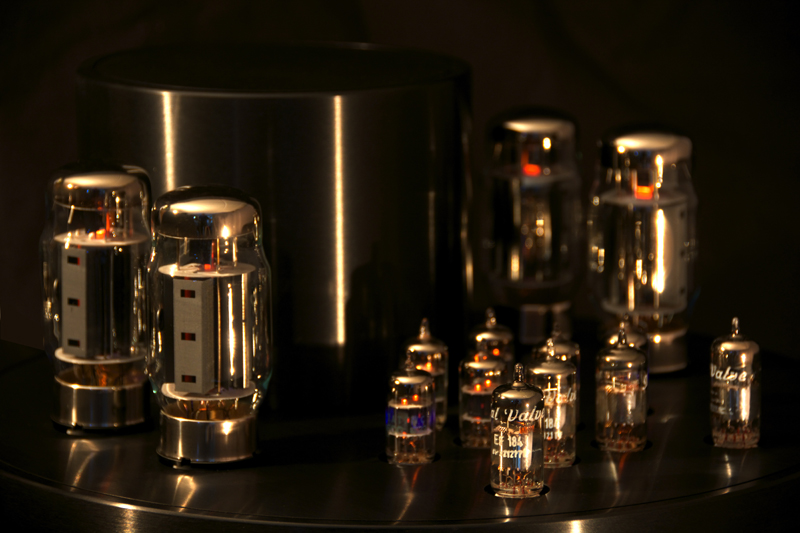

Röhren * Netztransformator

· 6 x ECC 99-Treiberröhren
· 4 x ECC 88-Treiberröhren
· 4 x KT120-Endröhren
· 1 x 800 VA (W) Ringkernnetztransformator



Preamp4L

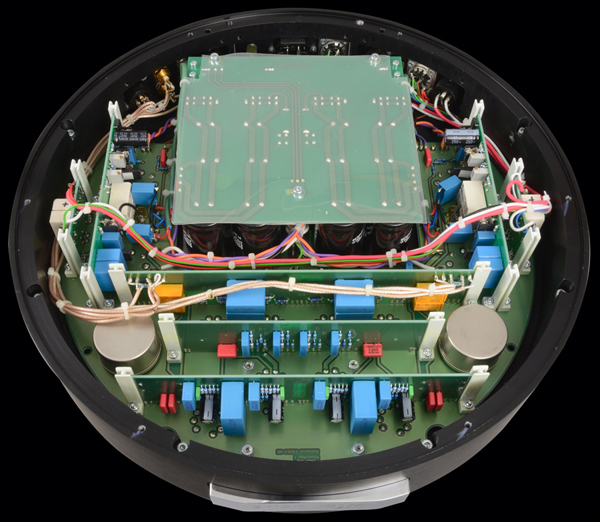

Bestückung

· 2 x Eingangsübertrager mit Mu-Metall-Abschirmung
· 1 x Hauptplatine
· 7 x Schaltungsmodule
· 1 x Netzteil


Zubehör

· 2 x 1 m abgeschirmtes symmetrisches Übertragerkabel
· Steuerleitung (1 m)
· Netzanschlußkabel  (2 m)


Anschlüsse * Daten

· symmetrischer Eingang
· asymmetrischer Eingang
· Eingangsimpedanz
· Eingangsempfindlichkeit
· symmetrischer Leistungs-Ausgang
· Ausgangsleistung
· Hochvoltausgänge
· max. Ausgangsspannung
· Klirr
· Frequenzgang
· Störabstand
· Netzspannung
· Leistungsaufnahme Leerlauf
· Leistungsaufnahme Volllast


1 x Stereo line
1 x Stereo line
470 kOhm
2 Veff.
1 x XLR-Buchse pro Kanal
2 x 100 W an 4/8 Ohm des Ausgangsübertragers
2 x Spezialbuchsen für Stax-Pro Kopfhörer
2 x 1400 Vss.
< 0,3 %
10 - 60.000 Hz
> 90 dB (A)
230/115 VAC, 50 - 60 Hz
250 Watt
600 Watt

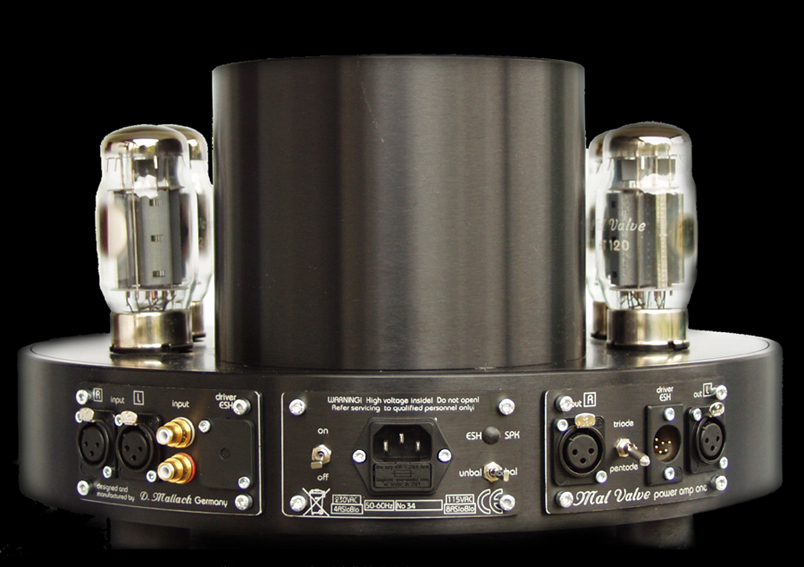

head1bs

Steckverbinder

· 2 x vergoldete Cinchbuchsen
· 4 x vergoldete XLR-Steckadapter
· 1 x XLR-Steuerausgang für Head Driver
· 2 x Spezialbuchsen für elektrostatische Kopfhörer (Option)
· 1 x Kaltgerätestecker


Schalter

· Kippschalter on - off zum Ein-/Ausschalten
· Kippschalter für symmetrischen oder asymmetrischen Eingang
· Kippschalter triode - pentode zur Wahl der Betriebsart
· Kippschalter für Lautsprecher- oder Kopfhörerbetrieb (Option)


Verstärkergehäuse

· 10 mm Aluminiumchassis gebürstet und schwarz oder natur eloxiert
· 10 mm Aluminiumtrafohaube schwarz oder natur eloxiert
· verchromtes auspoliertes Messingproduktemblem mit Gravur

· Abmessungen:
· Gewicht:
400 mm (D) x 70/210 mm (H)
22 Kg



Optionen

· Direktausgang für elektrostatische Stax-Kopfhörer (Optionen: Sennheiser-MalValve)
· externe Ausgangsübertrager für unmittelbare Nähe zum Lautsprecher
· Übertragerleitungen in Überlänge
· zusätzliche Lautsprecherimpedanzen

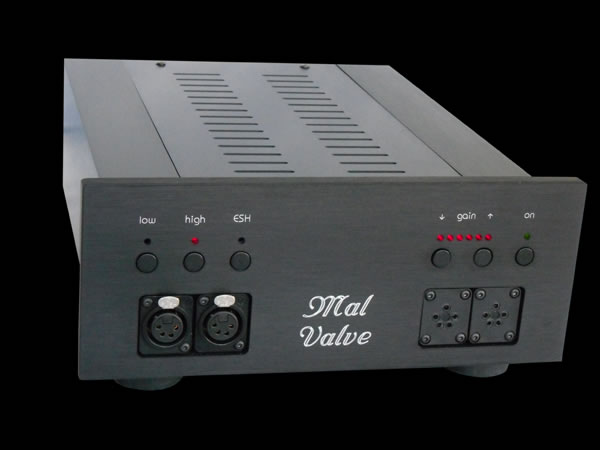

Head Driver




· 2 x 4polige XLR-Steckadapter für magnetostatische und dynamische Kopfhörer
· 2 x Spezialbuchsen für elektrostatische Stax-Kopfhörer
. Fronttaster zum Wechsel der Betriebsart (niedrige Impedanz - höhere Impedanz - elektrostatischer Kopfhörer)
. Fronttaster zur Anpassung an den Wirkungsgrad der Kopfhörer (gain)
. Fronttaster on - off
. Anzeigedioden

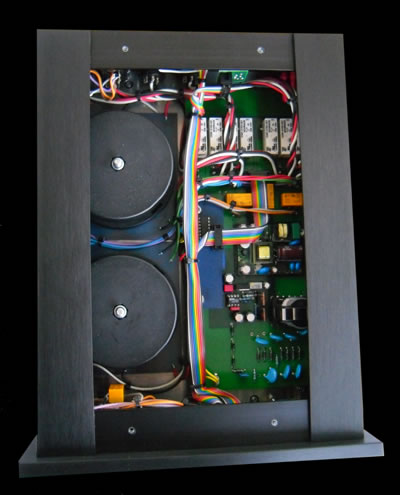

Bestückung * Zubehör

· 2 x Ausgangsübertrager für magnetostatische und dynamische Kopfhörer
· 1 x Hochspannungskaskade für Polarisationsspannung elektrostatischer Kopfhörer
· Steuerung und Bedienelemente
· internes Schaltnetzteil
· Netzanschlußkabel 2 m

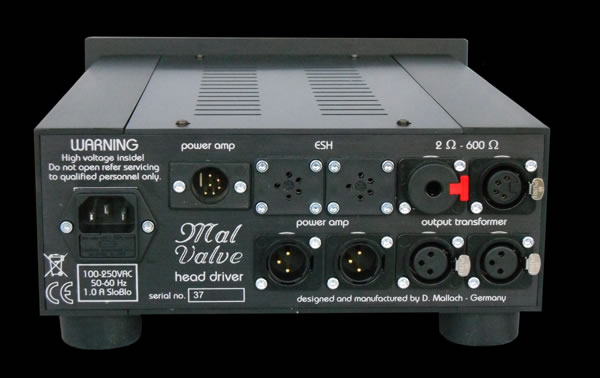

Steckverbinder

· 1 x XLR-Steuereingang für Head amp
· 2 x Spezialbuchsen für elektrostatische Stax-Kopfhörer
· 1 x goldkontaktierte Klinkenbuchse für magnetostatische und dynamische Kopfhörer
· 1 x goldkontaktierter 4poliger XLR-Steckadapter für magnetostatische und dynamische Kopfhörer
· 4 x goldkontaktierte 3polige XLR-Steckadapter für Eingangs- und Ausgangssignal
· 1 x Kaltgerätestecker


Gehäuse

· 10 mm Aluminiumfrontplatte gebürstet und schwarz eloxiert
· gebürstetes schwarz eloxiertes Aluminiumgehäuse
· gravierte Frontplattenbeschriftung


· Abmessungen:
· Gewicht:

263 mm (B) x 100 mm (H) x 310 mm (T))
5 Kg



Optionen

· goldkontaktierte 3polige XLR-Steckadapter zum Kopfhöreranschluß
· bias control zur Einstellung der Polaristionsspannung
· Ausgangsübertrager zum Betrieb von Lautsprechern
· Hochspannungsausgang für elektrostatische Sennheiser-/MalValve-Kopfhörer

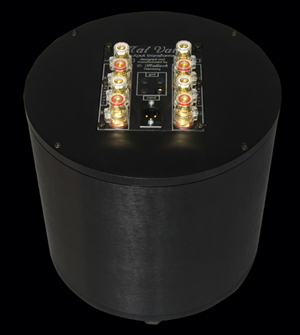

Ausgangsübertrager für Lautsprecher

· Abwärtstransformation zur Leistungsanpassung für Lautsprecherimpedanzen
· niedrige Innenwiderstände für beste Impulsverarbeitung
· großer Magnetkern von 1.500 VA
· niedrige Übersetzung für beste Impedanztransformation
· Primär- und Sekundärwicklungen zur verbesserten Kopplung mehrfach verschachtelt
· separate Sekundärwicklungen für beste Übertragungseigenschaften
· bestes Rechteckverhalten und weiter Frequenzgang
· nahe am Lautsprecher plazierbar und damit kürzere Wege für Lautsprecherkabel
· Standardausführung 4/8 Ohm


Steckverbinder

· vergoldete XLR-Steckadapter im Eingang für symmetrische Signalübertragung
· vergoldete separate +/- Polklemmen zum symmetrischen Lautsprecheranschluß
· Minuspolklemme ist signalführend und darf nur symmetrisch angeschlossen werden!


Übertragergehäuse

· 10 mm Aluminiumchassis gebürstet und schwarz oder natur eloxiert

· Abmessungen:  2 x Ø 250 x 200 mm
· Gewicht: 20 kg
Output-Trans

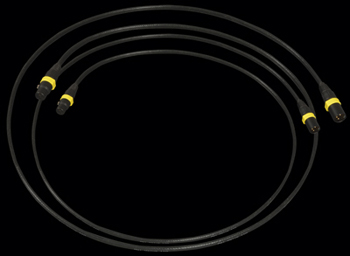

Übertragerkabel

· symmetrisches NF-Verbindungskabel
· 2 x nebeneinander liegende Innenleiter mit gemeinsamer Abschirmung
· Leiter aus hochreinem Litzen-Kupfer
· einzeln isolierte Kupferlitzen
· Abschirmung aus verzinntem Kupfergeflecht
· kompletter Teflonaufbau
· goldkontaktierte XLR-Steckadapter
· gelber Kennzeichnungsfarbring
· Kupferquerschnitt 2 x 1,5 qmm
· Kabelkapazität 50 pF/m
· Belegung: Kontakt 1 = Signalminus, Kontakt 2 = Signalplus, Kontakt 3 = Schirm
· max. Spannung 1.500 VAC
· max. Strom 10 A
· Lieferlänge nach Wunsch
· max. Länge 20 m
· Service: Umkonfektionierung auf andere Kabellängen


Kabelpaar-gelb
