Amplifier Two Phono Mk 4 Stereo-Vollverstärker 2 x 75 W

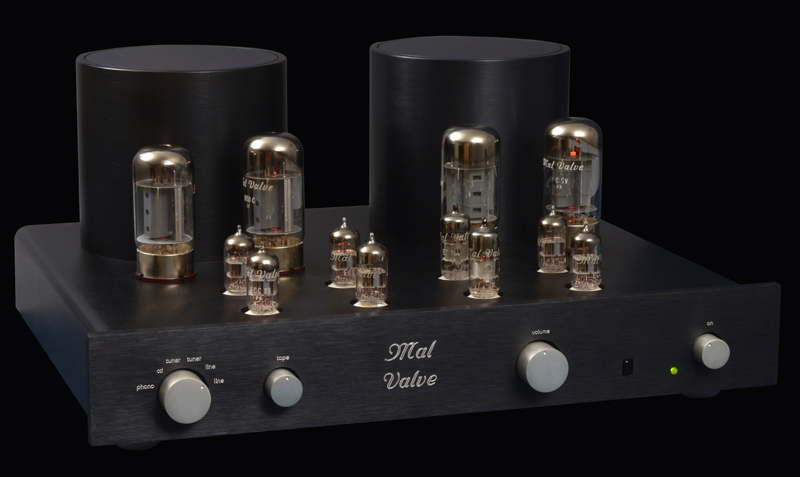

Schaltung * Aufbau . Vollröhrentechnik im Signalweg · MC- oder MM-Eingangsstufe · rausch- und klingarme Phonoeingangsstufe · passive Phonoentzerrung · Lautstärkeregelung über prozessorgesteuerte Relais und Festwiderstände · Lautstärke-Einstellung mit hoher Auflösung und großem Regelumfang · alle Funktionen relaisgesteuert (keine kapazitiven Einflüsse durch Signalverkabelung) · Anodenleistungsverstärker · Trioden- oder Pentodenbetrieb Frontdrehstufenschalter · Frontdrehsteller phono, CD, 2 x tuner, 2 x line · Frontdrehsteller tape · Frontdrehsteller volume 120 x 0,7 dB-stufig · Frontdrehsteller on zum Ein-/Ausschalten Frontoptikelemente · LED zur Betriebsanzeige · Fernbedienungsempfänger

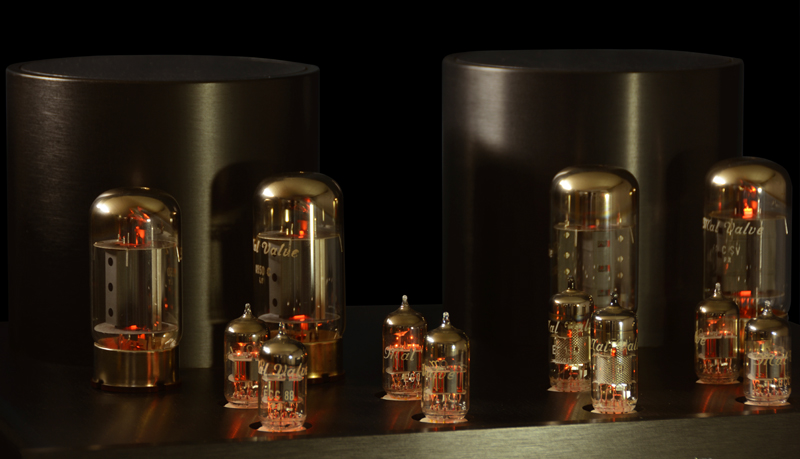

Röhren * Transformatoren · 4 x ECC81 - Röhren · 2 x ECC88 - Röhren · 2 x EF184 - Röhren · 4 x KT-120 Endröhren, · 1 x 400 VA Netztransformator · 2 x 400 VA Ausgangsübertrager

Bestückung * Zubehör

· 1 x Hauptplatine
· 6 x Schaltungsmodule
· 1 x Netzteil
· Netzanschlußkabel (2 m)

Anschlüsse * Daten

· Eingänge
· Eingangsimpedanz phono MC
· Eingangsimpedanz phono MM
· Eingangsimpedanz line
· Eingangsempfindlichkeit phono MC
· Eingangsempfindlichkeit phono MM
· Eingangsempfindlichkeit line
· Ausgänge line
· Ausgänge Lautsprecher
· Ausgangsleistung
· Klirr
· Frequenzgang
· Störabstand phono
· Störabstand line
· Netzspannung
· Leistungsaufnahme Leerlauf
· Leistungsaufnahme Volllast
· Standby

phono, CD, 2 x tuner, 2 x line
100 Ohm
47 kOhm
100 kOhm
0,2 mV
2 mV
1 V
preamp out, tape out
4/8 Ohm
2 x 75 W
< 0,3 %
10 - 40.000 Hz
> 70 dB (A)
> 80 dB (A)
90 - 250 VAC, 50 - 60 Hz
200 W
350 W
0,3 W

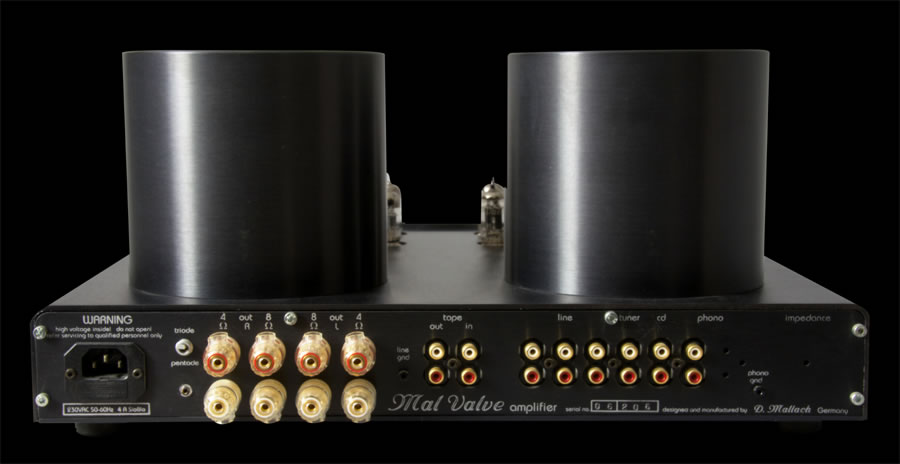

Steckverbinder

· 20 x vergoldete Cinchbuchsen
· 8 x vergoldete Polklemmen
· 2 x vergoldete 2 mm-Buchsen (ground)
· 1 x Kaltgerätestecker

Schalter

· Kippschalter triode - pentode zur Wahl der Betriebsart

Verstärkergehäuse

· 10 mm Aluminiumfrontplatte gebürstet und schwarz oder natur eloxiert
· 10 mm gebürstetes schwarz oder natur eloxiertes Aluminiumchassis
· 2 x 10 mm Aluminiumtrafohauben schwarz oder natur eloxiert
· Vollaluminiumdrehknöpfe gebürstet und natur oder schwarz eloxiert
· gravierte Frontplattenbeschriftung

· Abmessungen:
· Gewicht:

483 mm (B) x 380 (T) x 70/210 mm (H)
25 Kg

Optionen

· Fernbedienung
· zusätzliche Lautsprecherimpedanzen

Ausgangsübertrager

· Abwärtstransformation zur Leistungsanpassung für Lautsprecherimpedanzen
· Primär- und Sekundärwicklungen zur verbesserten Kopplung mehrfach verschachtelt
· separate Sekundärwicklungen für beste Übertragungseigenschaften
· bestes Rechteckverhalten und weiter Frequenzgang
· Standardausführung 4/8 Ohm

Fernbedienung (Option)

· volume - / + zur Lautstärkeeinstellung
· mute
· 20 mm Vollaluminiumgehäuse
· gravierte Beschriftung
· gebürstete Oberfläche
· schwarz oder natur eloxiert
· Abmessungen:
· Gewicht:

196 mm (L) x 67 mm (B) 20 mm
0,5 kg
