Preamp Three Line Mk 6

Vollsymmetrischer Röhrenvorverstärker

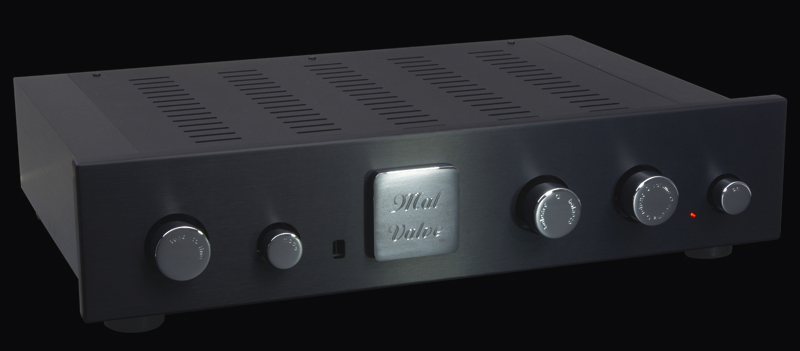

Preamp3L-vorne


Schaltung * Aufbau

. Vollröhrentechnik im Signalweg
· vollsymmetrische Signalverarbeitung in allen Betriebsarten
· Symmetrierung asymmetrischer Eingangssignale
· galvanische Trennung durch Eingangs- und Ausgangsübertragerkoppelung
· gleichwertige symmetrische/asymmetrische Ausgänge
· Steckmodultechnik
· Trioden Class A-betrieb
· Lautstärke-/Balance-Regelung über prozessorgesteuerte Relais und Festwiderstände
· Lautstärke-Einstellung mit hoher Auflösung und großem Regelumfang
· alle Schaltvorgänge relaisgesteuert (keine kapazitiven Kabeleinflüsse)
· flexible Schaltfunktionen durch Prozessorsteuerung
· Schaltnetzteil für alle Betriebsspannungen
· Ein-/Ausschaltmuting


Frontdrehstufenschalter

· Frontdrehsteller 2 x tuner, CD symmetrisch, line symmetrisch, 2 x line asymmetrisch
· Frontdrehsteller mode für Mono in Gegenphase - Stereo in Gegenphase - Stereo in Mitphase - Mono in Mitphase
· Frontdrehsteller balance 16 x 0,7 dB-stufig
· Frontdrehsteller volume 120 x 0,7 dB-stufig
· Frontdrehsteller on zum Ein-/Ausschalten und Speichern der Lautstärkeeinstellung


Frontoptikelemente

· LED zur Betriebsanzeige
· Fernbedienungsempfänger

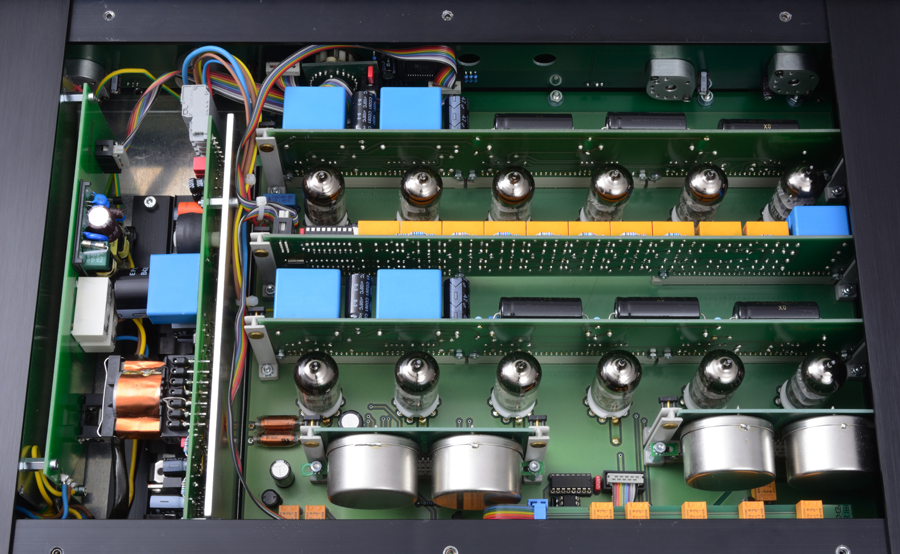

Preamp3L-innen



Bestückung * Zubehör

· 12 x ECC 88-Röhren
· 5 x Schaltungsteckmodule
· 2 x Eingangsübertrager mit Mu-Metall-Abschirmung
· 2 x Ausgangsübertrager mit Mu-Metall-Abschirmung
· Schaltnetztteil 150 VA
· Fernbedienung
· Netzanschlußkabel  (2 m)

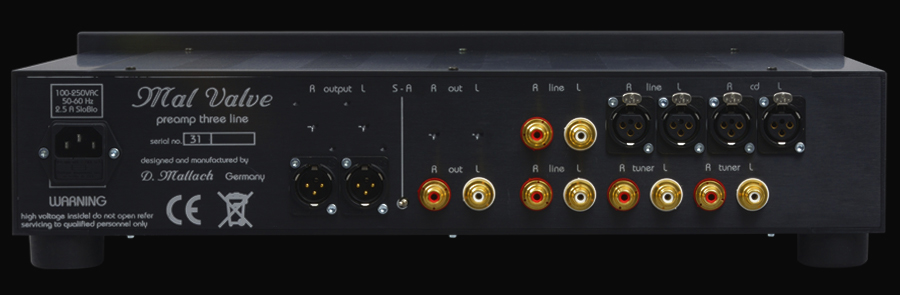

Preamp3L-hinten

Steckverbinder

· vergoldete Cinchbuchsen
· vergoldete XLR-Steckadapter
· Kaltgerätestecker

Rückwandschalter

· Kippschalter für symmetrischen oder asymmetrischen Ausgang

Anschlüsse * Daten

· symmetrische Eingänge
· asymmetrische Eingänge
· Eingangsimpedanz
· Eingangsempfindlichkeit
· symmetrische Ausgänge
· asymmetrische Ausgänge
· Ausgangsimpedanz
.·Ausgangsspannung
· Klirr
· Frequenzgang
· Störabstand
· Netzspannung
· Leistungsaufnahme
· Standby



CD, Line (Phono Preamp)
2 x Tuner, 2 x Line
470 kOhm
1 V
Preamp Out
Preamp Out, Tape Out
< 100 Ohm
20 Veff.
0,1 %
10 - 60.000 Hz
90 dB (A)
90 - 250 VAC, 50 - 60 Hz
80 Watt
0,3 Watt

Gehäuse

· 15 mm Vollaluminiumfrontplatte gebürstet und schwarz oder natur eloxiert.
· gebürstetes schwarz oder natur eloxiertes Vollaluminiumgehäuse
· Messingdrehknöpfe und Messingproduktemblem hochglänzend auspoliert und verchromt


· Abmessungen:
· Gewicht:
483 mm (b) x 315 mm (t) x 100 mm (h)
12 Kg


Fernbedienung

· volume - / + zur Lautstärkeeinstellung
· mute
· 20 mm Vollaluminiumgehäuse
· gravierte Beschriftung
· gebürstete Oberfläche
· schwarz oder natur eloxiert
· Abmessungen:
· Gewicht:











196 mm (L) x 67 mm (B) 20 mm
0,5 kg

Remote
