Power Amp Four Mk 6

Mono-Endverstärker 2 x 500 W
+ externe Ausgangsübertrager


Preamp Four Line


Schaltung * Aufbau

. Vollröhrentechnik im Signalweg
· vollsymmetrische Signalverarbeitung in allen Betriebsarten
· Symmetrierung asymmetrischer Eingangssignal
· galvanische Trennung durch Eingangsübertragerkoppelung
· Parallel Push-Pull Design
· Trioden- oder Pentodenbetrieb
· Class A-Betrieb im unteren bis mittleren Leistungsbereich
· Anpassungsimpedanz wesentlich niedriger als bei Anodenverstärkern
· große Stabilität und geringe Verzerrungen auch bei kritischem Lautsprecherimpedanzverlauf
· beste Kompatibilität auch mit magnetostatischen und elektrostatischen Lautsprechern
· hohe Impulstreue auch im Tiefbass und im obersten Hochtonbereich
· alle Schaltvorgänge relaisgesteuert (keine kapazitiven Kabeleinflüsse)
· Einschaltstrombegrenzung
· externe Ausgangsübertrager für unmittelbare Nähe zum Lautsprecher



Preamp Four Line in

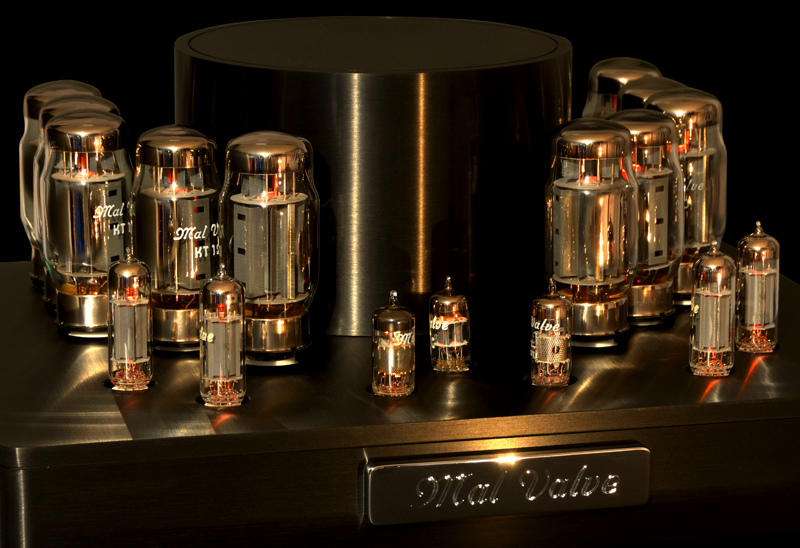

Röhren * Netztransformatoren

· 2 x ECC81 Treiberröhren
· 4 x EF184-Treiberröhren
· 8 x EL 84-Boosterröhren
·20 x KT120-Endröhren
· 2 x 1300 VA (W) Ringkernnetztransformatoren



Preamp4L

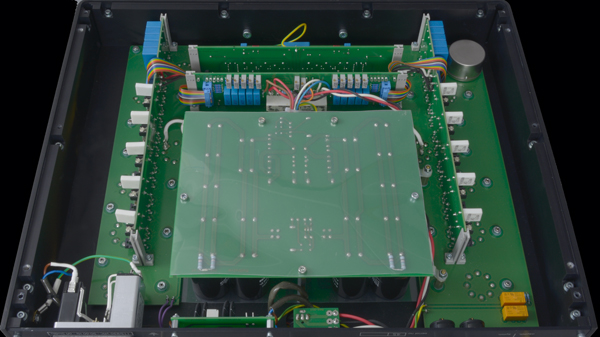

Bestückung

· 2 x Eingangsübertrager mit Mu-Metall-Abschirmung
· 2 x Hauptplatine
· 8 x Schaltungsmodule
· 2 x Netzteil


Zubehör

· 2 x externer Bandkernübertrager
· 2 x 1 m abgeschirmtes symmetrisches Übertragerkabel
· Netzanschlußkabel  (2 m)


Anschlüsse * Daten

· symmetrischer Eingang
· asymmetrischer Eingang
· Eingangsimpedanz
· Eingangsempfindlichkeit
· symmetrischer Leistungs-Ausgang
· Ausgangsleistung
· max. Ausgangsspannung
· Klirr
· Frequenzgang
· Störabstand
· Netzspannung
· Leistungsaufnahme Leerlauf
· Leistungsaufnahme Volllast
· Standby


2 x Mono line
1 x Mono line
470 kOhm
2 Veff.
1 x XLR-Buchse pro Kanal
2 x 500 W an 4/8 Ohm des Ausgangsübertragers
800 Vss.
< 0,3 %
10 - 60.000 Hz
> 90 dB (A)
230/115 VAC, 50 - 60 Hz
700 Watt
1600 Watt
0,3 Watt






Preamp Four Line hi

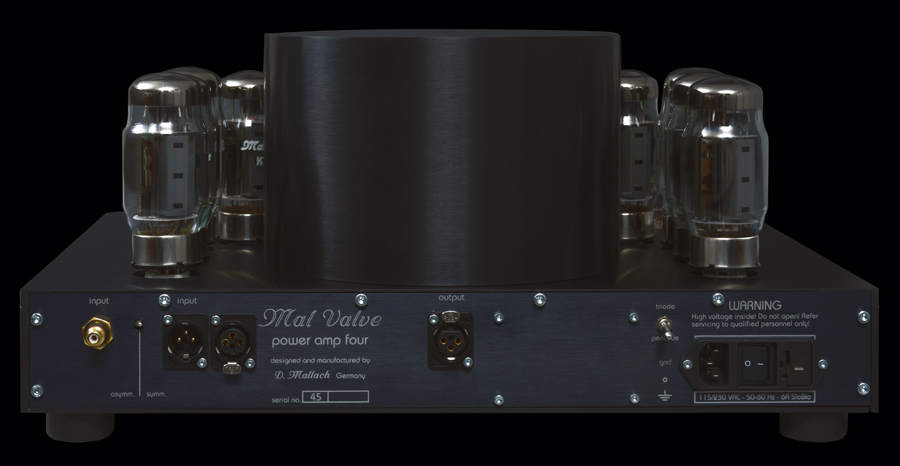

Steckverbinder

· 2 x vergoldete Cinchbuchsen
· 6 x vergoldete XLR-Steckadapter
· Kaltgerätestecker


Schalter

· Rückwandkippschalter on zum Ein-/Ausschalten
· Kippschalter für symmetrischen oder asymmetrischen Eingang
· Kippschalter triode - pentode zur Wahl der Betriebsart

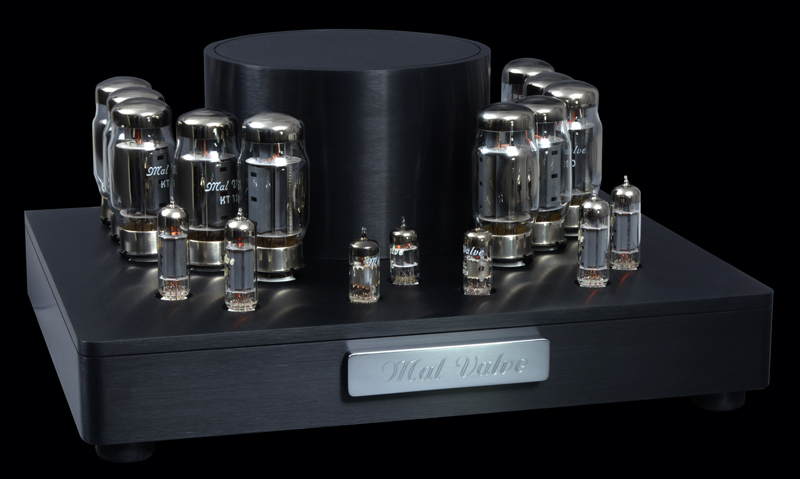

Verstärkergehäuse

· 10 mm Aluminiumchassis gebürstet und schwarz oder natur eloxiert
· 10 mm Aluminiumtrafohaube schwarz oder natur eloxiert
· verchromtes auspoliertes Messingproduktemblem mit Gravur

· Abmessungen:
· Gewicht:
480 mm (D) x 380 (T) x 70/210 mm (H)
30 Kg




Optionen

· Übertragerleitungen in Überlänge
· zusätzliche Lautsprecherimpedanzen
· Trafohaube an-/auspoliert und verchromt

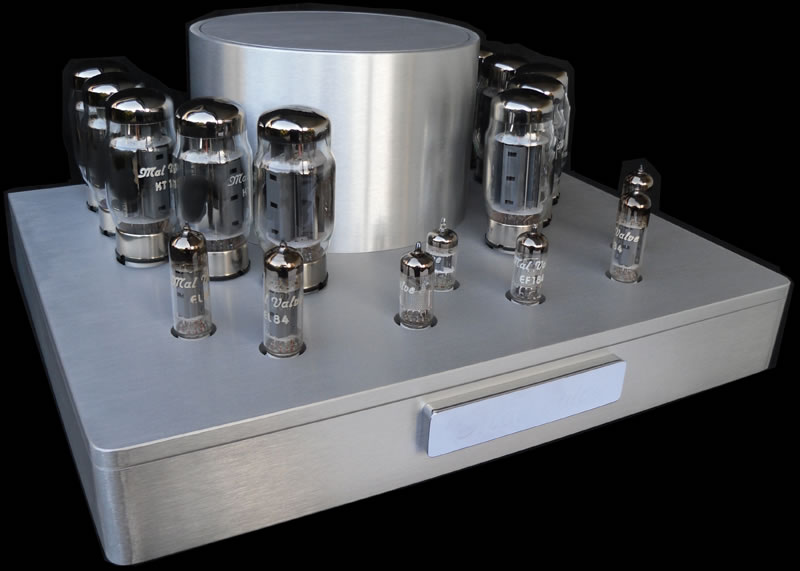

Gehäuse natur eloxiert





Ausgangsübertrager

· Abwärtstransformation zur Leistungsanpassung für Lautsprecherimpedanzen
· niedrige Innenwiderstände für beste Impulsverarbeitung
· großer Magnetkern von 1.500 VA
· niedrige Übersetzung für beste Impedanztransformation
· Primär- und Sekundärwicklungen zur verbesserten Kopplung mehrfach verschachtelt
· separate Sekundärwicklungen für beste Übertragungseigenschaften
· bestes Rechteckverhalten und weiter Frequenzgang
· nahe am Lautsprecher plazierbar und damit kürzere Wege für Lautsprecherkabel
· Standardausführung 4/8 Ohm


Steckverbinder

· vergoldete XLR-Steckadapter im Eingang für symmetrische Signalübertragung
· vergoldete separate +/- Polklemmen zum symmetrischen Lautsprecheranschluß
· Minuspolklemme ist signalführend und darf nur symmetrisch angeschlossen werden!


Übertragergehäuse

· 10 mm Aluminiumchassis gebürstet und schwarz oder natur eloxiert

· Abmessungen:  2 x Ø 250 x 200 mm
· Gewicht: 20 kg
Output-Trans


Übertragerkabel

· symmetrisches NF-Verbindungskabel
· 2 x nebeneinander liegende Innenleiter mit gemeinsamer Abschirmung
· Leiter aus hochreinem Litzen-Kupfer
· einzeln isolierte Kupferlitzen
· Abschirmung aus verzinntem Kupfergeflecht
· kompletter Teflonaufbau
· goldkontaktierte XLR-Steckadapter
· gelber Kennzeichnungsfarbring
· Kupferquerschnitt 2 x 1,5 qmm
· Kabelkapazität 50 pF/m
· Wellenwiderstand 110 Ohm
· Belegung: Kontakt 1 = Signalminus, Kontakt 2 = Signalplus, Kontakt 3 = Schirm
· max. Spannung 1.500 VAC
· max. Strom 10 A
· Lieferlänge nach Wunsch
· max. Länge 20 m
· Service: Umkonfektionierung auf andere Kabellängen

Kabelpaar-gelb
